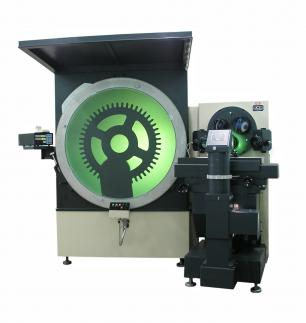

JT7A/B/E φ1200投影仪
分享到:
JT7A/B/E φ1200投影仪
产品详情

采用进口长寿命卤钨灯,满足长时间使用投影仪的需求。

工作台运动范围大,承重能力强,适合大尺寸零件的测量。

投影屏面积大,对各种大尺寸复杂零件做比较测量时,能一次完全显示,测量效率高。

高精度物镜转盘,变换倍率方便,定位准确。

工作台能偏摆±15°,便于测量带螺旋角零件。

采用先进的光栅传感器和数据处理系统,误差小, 效率高。

JT7A带数显箱,能方便的进行数字显示,具有数据处理功能。

JT7B配计算机、二坐标测量软件,手持操纵控制盒,可实现电动控制测量。

JT7E采用进口金属光栅,带CNC自动控制,可实现全自动控制测量和数据处理。


投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。


投影屏

投影屏尺寸:    φ1200mm

投影屏旋转范围:  0°~360°

旋转角度显示当量: 1°

旋转角度准确度:1′

工作台

台面尺寸(mm)

800×230

测量范围(mm)

400×250

调焦范围(mm)

0~150

分辨率(mm)

0.001

垂直方工作台通光尺寸(mm)

310×205

垂直圆工作台通光尺寸(mm)

φ130

工作台摆动角度

±15°

仪器准确度

4+L/50μm(其中L为测量长度,单位:mm)

工作台承重(kg)

50

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场(mm)

φ120

φ60

φ24

φ12

物镜工作距离(mm)

300

195

120

50

物镜光轴

离台面最大距离:255mm

离台面最小距离:55mm

顶针架

最大夹持直径:φ300mm

最大夹持长度:450mm

照明光源

透射照明卤钨灯:24V250W

反射照明白炽灯:16V150W

环境要求

室温20℃±3℃,相对湿度40%-70%RH

仪器外形尺寸(mm):长 3500×宽 2320×高 2250

仪器质量:4000kg
