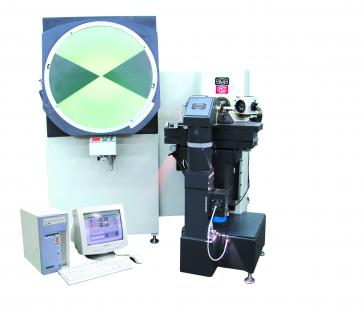

JT5A/B/E φ800投影仪
分享到:
JT5A/B/E φ800投影仪
产品详情

采用卧式光路设计,便于测量在线加工被测零件。

工作台测量范围大,承重能力强,测量范围广。

工作台能偏摆±15°,便于测量带螺旋角零件。

高低两挡不同的透射照明,适应不同工件的测量要求。

投影屏面积大,可以满足大尺寸工件的测量要求。

JT5A采用先进的光栅传感技术,测量数据数字显示,电机控制工作台运动。

JT5B配计算机及二坐标测量软件,测量方便快捷;电机控制工作台运动。

JT5E全自动投影仪,伺服电机全自动控制运动,软件功能丰富,带自动寻边系统。


投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。


投影屏

投影屏尺寸:φ800mm

投影屏旋转范围:0°~360°

投影屏旋转分度值:1°

游标分划值:1′

工作台

台面尺寸(mm)

630×200

测量范围(mm)

300×200

调焦范围(mm)

0~80

分辨率(mm)

0.001

平工作台通光尺寸(mm)

300×200

圆工作台通光尺寸(mm)

φ90

工作台摆动角度

±15°

仪器准确度

4+L/50μm(其中L为测量长度,单位:mm)

工作台承重(kg)

50

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场(mm)

φ80

φ40

φ16

φ8

物镜工作距离(mm)

206

123

85

78

顶针架

最大夹持直径:φ200mm

最大夹持长度:300mm

照明光源:

透射照明:24V/250W卤钨灯

反射照明:16V/150W白炽灯

放大倍率误差:≤0.06%

环境要求

室温20℃±3℃,相对湿度40%-70%RH

仪器外形尺寸(mm):长 2130×宽 1800×高1950

仪器质量:1900kg
