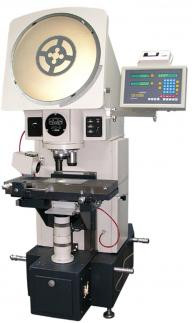

JT3-D/C φ500投影仪
分享到:
JT3-D/C φ500投影仪
产品详情

大型工作台,承重能力强,测量范围大。

工作台升降用电机驱动,操作方便。

高精度物镜转盘,变换倍率方便,定位准确。

光学系统为远心光路,采用平行光照明,测量误差小。

内调焦式透射照明系统,结构紧凑。

备有顶针架、V形支架等附件,方便各种轴类零件测量。

JT3-D配备功能齐全的数显箱和微型打印机。

JT3-C配备电脑和二坐标测量软件。


投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。


投影屏

投影屏尺寸:φ500mm

投影屏旋转范围: 0°~360°

旋转角度分辨率:1′

旋转角度准确度:6′

工作台

台面尺寸(mm)

640×228

工作台玻璃尺寸(mm)

250×156

通光尺寸(mm)

250×150

测量范围(mm)

200×100

调焦范围(mm)

0~80

分辨率(mm)

0.001

仪器准确度

4+L/25μm(其中L为测量长度,单位:mm)

工作台承重(kg)

15

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场(mm)

φ50

φ25

φ10

φ5

物镜工作距离(mm)

135

87

52

24

放大倍率误差:0.08%

顶针架

夹持最大直径:φ115 mm

夹持最大长度:300mm

照明光源

透射和反射:12V 100W卤素灯

仪器使用环境

室温20℃±5℃,相对湿度40%-70%RH

仪器外形尺寸(mm ):

长 1340×宽 800×高 1960

仪器质量:1000kg
