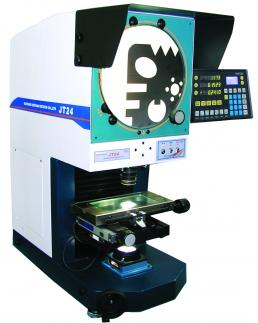

JT24 φ300数字式投影仪
分享到:
JT24 φ300数字式投影仪
产品详情

仪器外形美观,结构紧凑,操作方便。

光源采用高亮度、长寿命卤钨灯,照明均匀。

外形美观,测量精度高,工作台选用航空铸铝,重量轻。

光学系统品质优良,物镜成像清晰,放大倍率准确。

反射照明采用光纤传输,体积小、亮度高,使用方便。

透射照明亮度分高低两档可调,适应不同工件的测 量要求。


典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

投影屏

投影屏尺寸:φ300mm

旋转范围:0°~  360°

旋转角度显示当量 :1′

旋转角度准确度:4′

工作台

台面尺寸(mm)

326×150

测量范围(mm)

200×80

调焦范围(mm)

0~100

分辨率(mm)

0.001

仪器准确度

3+L/75μm(其中L为测量长度,单位:mm)

工作台承重(kg)

5

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场

φ30mm

φ15mm

φ6mm

φ3mm

物镜工作距离

75mm

69mm

44mm

26mm

放大倍率误差:0.08%

照明光源

透射照明:24V150W卤钨灯

反射照明:24V150W卤钨灯(带反射杯)

环境要求

室温20℃±5℃,相对湿度40%-70%HR

仪器外型尺寸(mm):长 746×宽 420×高 980

仪器质量:105kg
