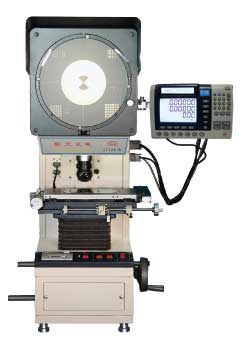

JT12A-B φ300数字式投影仪(正像)
分享到:
JT12A-B φ300数字式投影仪(正像)
产品详情

成像清晰,放大倍率准确,比对测量方便。

非球面聚光镜照明,让投影屏视场明亮均匀,减少测量误差,精度更有保证。

采用进口长寿命卤钨灯,满足长时间使用的需求。

轴流风机双向散热,提供超强散热能力。

带有DS600多功能数显表,并可选购微型打印机。


投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

投影屏

投影屏尺寸:φ300mm

投影屏旋转范围:0°~360°

旋转角度显示当量:1′

旋转角度准确度:6′

工作台

台面尺寸(mm)

340×152

测量范围(mm)

150×50

调焦范围(mm)

0~90

分辨率(mm)

0.001

仪器准确度

3+L/75μm(其中L为测量长度,单位:mm)

工作台承重(kg)

10

照明光源

透射照明:12V 100W卤钨灯

反射照明:24V 150W卤钨灯

物镜

放镜放大率

10×

20×

50×

100×

物镜物方视场

φ30mm

φ15mm

φ6mm

φ3mm

物镜工作距离

75mm

69mm

44mm

26mm

放大倍率误差:0.08%

仪器使用环境

室温:20℃±5℃,相对湿度:40%-70%RH

仪器外形尺寸(mm):长380 × 宽694 × 高1058

仪器质量:135kg
